Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — IF-SC 2017
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- qq282349
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Instrumentação Eletroeletrônica

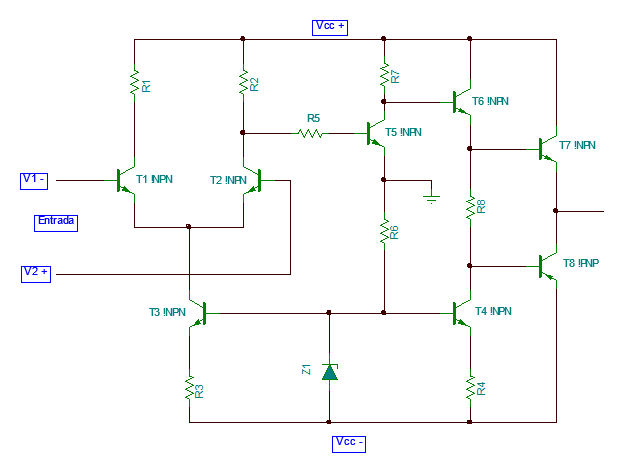

O professor do curso de Engenharia Elétrica apresentou a seus estudantes o seguinte circuito para que eles pudessem analisar suas principais características. Com relação a este circuito marque com (V) as afirmativas verdadeiras e com (F) as afirmativas falsas.
( ) O circuito representado é uma fonte simétrica regulada constituída de um amplificador diferencial de entrada, uma etapa amplificadora intermediária e uma saída simétrica.( ) O circuito é um amplificador operacional simples, constituído de um amplificador diferencial de entrada, uma etapa intermediária e uma saída complementar na saída.( ) O diodo zener tem por finalidade polarizar a base de T3 e T4 para que esses possam polarizar, com uma corrente, o par diferencial de entrada e a etapa de saída através de R8.( ) os transistores T7 e T8 formam um amplificador classe AB.( ) Os resistores R1 e R2 formam um tipo de carga para 0 amplificador diferencial de entrada chamada de carga ativa.Marque a opção que contenha a sequência CORRETA, de cima para baixo:
( ) O circuito representado é uma fonte simétrica regulada constituída de um amplificador diferencial de entrada, uma etapa amplificadora intermediária e uma saída simétrica.( ) O circuito é um amplificador operacional simples, constituído de um amplificador diferencial de entrada, uma etapa intermediária e uma saída complementar na saída.( ) O diodo zener tem por finalidade polarizar a base de T3 e T4 para que esses possam polarizar, com uma corrente, o par diferencial de entrada e a etapa de saída através de R8.( ) os transistores T7 e T8 formam um amplificador classe AB.( ) Os resistores R1 e R2 formam um tipo de carga para 0 amplificador diferencial de entrada chamada de carga ativa.Marque a opção que contenha a sequência CORRETA, de cima para baixo:- AF,V,V,V,F
- BF,V,V,F,V
- CV,F,F,V,V
- DV,F,F,F,F
- EF,V,F,V,F
