Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-SC 2017
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq282358
- Banca
- IF-SC
- Órgão
- IF-SC
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Instrumentação Eletroeletrônica

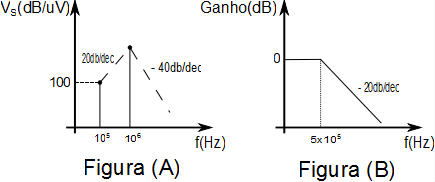

Um sinal periódico "Vs", que é resultado da captação de um sinal através de um sensor, tem sua representação no domínio da frequência mostrada na figura (A). Um filtro, cujo diagrama de bode de ganho é apresentado na figura (B), é utilizado para condicionar o referido sinal para ser ainda amplificado e convertido através de um conversor analógico/digital Considerando esta situação, marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas.
( ) O d'agrama de bode apresentado é de um filtro de segunda ordem.( ) A amplitude do sinal na saída do filtro para as frequências de 10⁵ Hz, 10⁷ Hz e 10⁹ Hz é respectivamente de 100 dB/uV, 74 dB/uV e - 66 dB/uV.( ) Para o cálculo da amplitude de um sinal em dB/uV utiliza-se 20. log₁₀(Vs/ 1x10-⁶).( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito
( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
( ) O d'agrama de bode apresentado é de um filtro de segunda ordem.( ) A amplitude do sinal na saída do filtro para as frequências de 10⁵ Hz, 10⁷ Hz e 10⁹ Hz é respectivamente de 100 dB/uV, 74 dB/uV e - 66 dB/uV.( ) Para o cálculo da amplitude de um sinal em dB/uV utiliza-se 20. log₁₀(Vs/ 1x10-⁶).( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito ( ) O diagrama de bode, apresentado na Figura (B), é implementado com o seguinte circuito Marque a opção que contenha a sequência CORRETA, de cima para baixo:- AF,V,V,F,F
- BF,V,V,F,V
- CV,V,F,V,V
- DV,V,F,F,F
- EF,F,V,V,V
