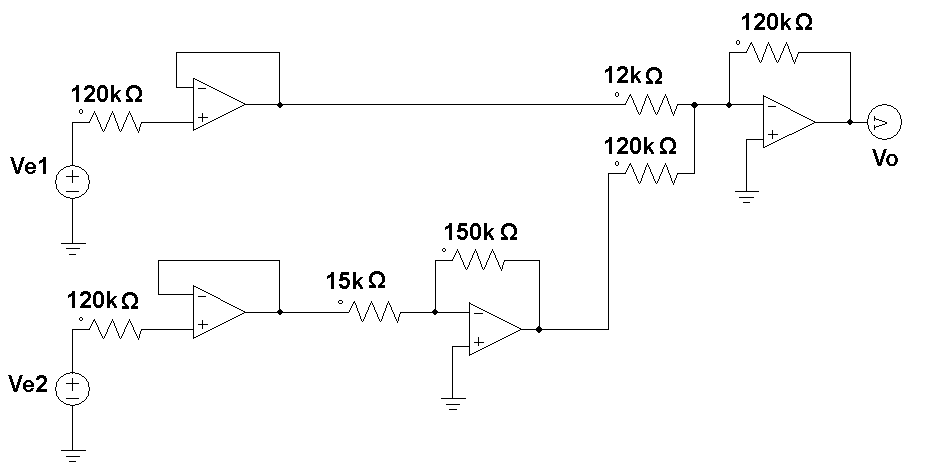

Um profissional da área de controle e automação, trabalha no setor de automação de uma determinada empresa, este deve apresentar um relatório a seus superiores acerca do funcionamento de um circuito analógico que compara a velocidade de dois motores elétricos, conforme circuito abaixo.
Considerando que as tensões de entrada são tensões equivalentes às velocidades dos motores e possuem valores de Ve1 = 0,2V e Ve2 = 0,3V, sabendo-se também que os operacionais são alimentados por uma fonte de tensão simétrica de ±15VCC, assinale a alternativa que indica CORRETAMENTE o valor da tensão de saída Vo.
Considerando que as tensões de entrada são tensões equivalentes às velocidades dos motores e possuem valores de Ve1 = 0,2V e Ve2 = 0,3V, sabendo-se também que os operacionais são alimentados por uma fonte de tensão simétrica de ±15VCC, assinale a alternativa que indica CORRETAMENTE o valor da tensão de saída Vo.- A-1,00 V
- B2,66 V
- C-1,66 V
- D1,00 V
- E-1,80 V
