Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — IF-SC 2017

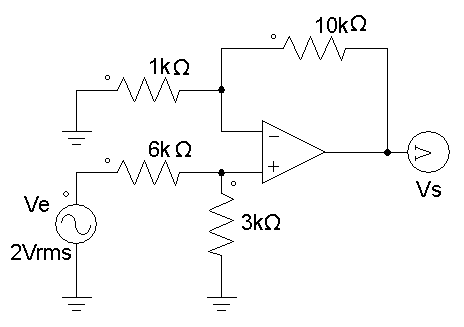

No circuito a seguir usa-se um Amplificador Operacional com ganho de malha aberta Avo = 3000 e alimentação com fonte simétrica de ± 15VCC Assinale a alternativa que indica CORRETAMENTE o valor eficaz da tensão de saída Vs, quando a tensão de entrada Ve, for igual a 2Vrms, considerando todos os outros parâmetros do Amplificador Operacional ideal.

1. A11 V
2. B3,33 V
3. C0,66 V
4. D10 V
5. E7,33 V
