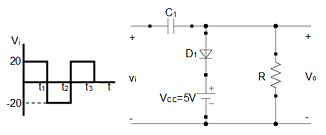

O circuito abaixo, quando alimentado pelo sinal vi, apresentará um sinal de saída vo. Considere que o diodo é ideal e que o capacitor e o resistor foram escolhidos de forma que a constante de tempo RC seja grande o suficiente para assegurar que a tensão através do capacitor não se descarregue, de forma significativa, durante o intervalo em que o diodo não esteja conduzindo. Em relação ao sinal de saída vo, analise as afirmativas abaixo.
I. O sinal de saída vo, no intervalo de 0 a t₁ será 5V e de t₂ a t₃ será 5V.II. O sinal de saída vo, no intervalo de t₁ a t₂ será - 35V.III. O sinal de saída vo, no intervalo de t₁ a t₂ será 35V.IV. O sinal de saída vo, no intervalo de 0 a t₁ será - 5V e de t₂ a t₃ será -5V.Com relação às afirmativas acima, é correto afirmar que:
I. O sinal de saída vo, no intervalo de 0 a t₁ será 5V e de t₂ a t₃ será 5V.II. O sinal de saída vo, no intervalo de t₁ a t₂ será - 35V.III. O sinal de saída vo, no intervalo de t₁ a t₂ será 35V.IV. O sinal de saída vo, no intervalo de 0 a t₁ será - 5V e de t₂ a t₃ será -5V.Com relação às afirmativas acima, é correto afirmar que:- AApenas I está correta.
- BApenas III está correta.
- CApenas as afirmativas I e II estão corretas.
- DApenas I e III estão corretas.
- EApenas III e IV estão corretas.
