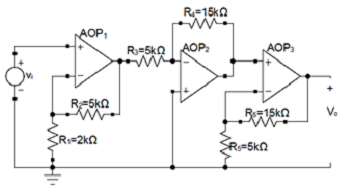

A figura abaixo representa um circuito com AOPs (amplificador operacional) ideais ligados em cascata, ou seja, a saída de um amplificador é a entrada do próximo. Na saída do circuito o valor de vo será:
- A42vi
- B-31,5vi
- C31,5vi
- D-22,5vi
- E-42vi
