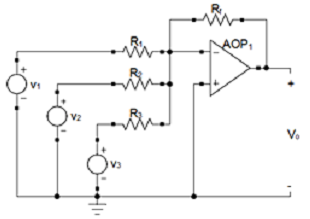

A figura a seguir representa a polarização de um amplificador operacional ideal, com v₁, v₂ e v₃ como tensões de entrada, vo como tensão de saída e resistências R₁, R₂, R₃ e Rf . A expressão que define o valor da tensão de saída vo será:
- Avo = Rf[(v₁/R1)+(v₂/R2)+(v₃/R3)]
- Bvo = - Rf[(v₁/R1)+(v₂/R2)+(v₃/R3)]
- Cvo = -Rf[1+(v₁/R1)+(v₂/R2)+(v₃/R3)]
- Dvo = Rf[1+(v₁/R1)+(v₂/R2)+(v₃/R3)]
- Evo = - Rf[1-(v₁/R1)+(v₂/R2)+(v₃/R3)]
