Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-TO 2017

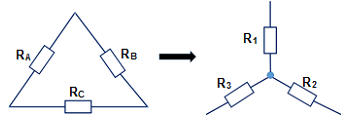

Um circuito em triângulo com resistências RA=RΩ, RB=2RΩ e RC=3RΩ ao ser convertido em um circuito em estrela terá as resistências R₁, R₂e R₃, conforme indicam as figuras abaixo. Os valores de R₁, R₂e R₃, nessa ordem, serão respectivamente: (considere que R é um número que compõe o valor da resistência)

1. A(2R)Ω; (R)Ω; (R/3)Ω
2. B(R)Ω; (3R)Ω; (R/2)Ω
3. C(R)Ω; (2R)Ω; (3R)Ω
4. D(R/3)Ω; (RΩ); (R/2)Ω
5. E(R/3)Ω; (R)Ω; (3R)Ω
