Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IFB 2017
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq283221
- Banca
- IFB
- Órgão
- IFB
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Engenharia Elétrica

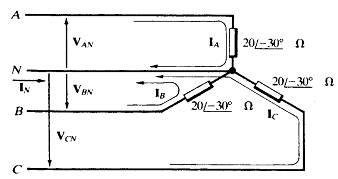

A figura a seguir mostra um sistema CBA trifásico, de quatro fios, com uma tensão eficaz de linha de 120 V, possui três impedâncias de 20 -30° em uma ligação em Y. Determine as correntes de linha IA, IB, IC e IN.
- AIA = 4,9 ∠-60° ; IB = 4,9 ∠ 60° ; IC = 4,9 ∠-90° ; IN = 0 A.
- BIA = 4,9 ∠-60° ; IB = 4,9 ∠ 60° ; IC = 4,9 ∠180° ; IN = 0 A.
- CIA = 4,9 ∠-60° ; IB = 4,9 ∠ -60° ; IC = 4,9 ∠180° ; IN = 0 A.
- DIA = 4,9 ∠-60° ; IB = 4,9 ∠ 60° ; IC = 4,9 ∠180° ; IN = 4,9 ∠-60° A.
- EIA = 4,9 ∠-60° ; IB = 4,9 ∠ 60° ; IC = 4,9 ∠-90° ; IN = 4,9 ∠-60° A.
