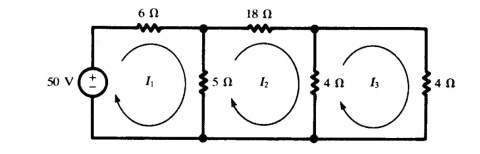

Para o circuito mostrado na figura a seguir, obtenha as correntes de malha I₁ , I ₂ e I ₃ .
- AI ₁ = 3 A, I ₂ = 1 A e I ₃ = 0,5 A
- BI ₁ = 5 A, I ₂ = 1 A e I 3 = 1 A
- CI ₁ = 5 A, I ₂ = 1 A e I ₃ = 0,5 A
- DI ₁ = 5 A, I ₂ = 2 A e I ₃ = 0,5 A
- EI ₁ = 3 A, I ₂ = 1 A e I₃ = 1 A
