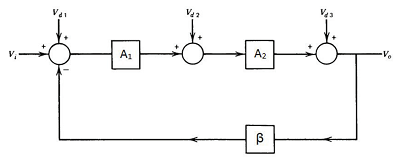

A realimentação negativa pode ser utilizada para reduzir a sensibilidade do sistema para certos tipos de distúrbios. Este tipo de vantagem é ilustrado na figura a seguir, que apresenta um sistema com 3 tipos distintos de distúrbios aplicados ao sistema. O distúrbio Vd₁ é aplicado ao sistema junto com o sinal de entrada e está relacionado ao ruído associado ao próprio sinal de entrada. O distúrbio Vd₂ é aplicado em um ponto médio do sistema e pode estar relacionado ao uma filtragem incorreta feita ao sinal proveniente da etapa inicial. Já o distúrbio Vd₃ é aplicado na saída do sistema e pode estar relacionado com as mudanças da carga. Assim, analise, através da equação que relaciona Vo com Vi, A₁ , A₂ e β, se efeitos de distúrbio (Vd₁, Vd₂ e Vd₃) serão reduzidos por conta da realimentação negativa. Considere que os ganhos de malha aberta A₁ e A₂ possuem valores muito altos e que β seja igual a 1.
- AOs efeitos de Vd₁, Vd₂ e Vd₃ não serão reduzidos.
- BOs efeitos de Vd₁ e Vd₂ não serão reduzidos e Vd₃ será reduzido.
- COs efeitos de Vd₁ e Vd₂ serão reduzidos e Vd₃ não será reduzido.
- DVd₁ não é reduzido, Vd₂ e Vd₃ são reduzidos sendo a redução em Vd₃ maior que Vd₂.
- EVd₁ não é reduzido, Vd₂ e Vd₃ são reduzidos sendo a redução em Vd₃ igual a de Vd₂.
