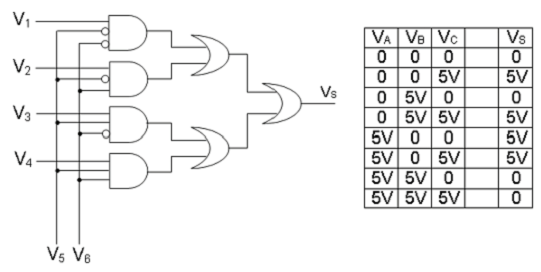

Para o circuito digital abaixo, defina qual é identificação das tensões V1, V2, V3, V4, V5 e V6 de entrada deste circuito com base na tabela apresentada.
Assinale a alternativa que apresenta a sequência CORRETA de identificação das tensões de entrada do circuito.
Assinale a alternativa que apresenta a sequência CORRETA de identificação das tensões de entrada do circuito.- AV5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 5 V, V4 = 0
- BV5 = VA, V6 = VB, V1 = 0, V2 = VC, V3 = 0, V4 = 5 V
- CV5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 0, V4 = 0
- DV5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 5 V, V4 = 5 V
- EV5 = VA, V6 = VB, V1 = VC, V2 = 0, V3 = 5 V, V4 = 0
