Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IFB 2017

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq283800
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

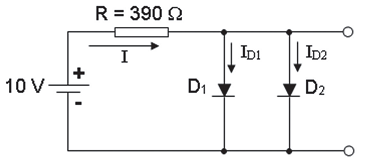

Determine para o circuito abaixo os valores de I, VR (tensão sobre o resistor), ID1, ID2 e assinale a alternativa com os valores corretos destas grandezas. Considere VD = 0,7 V.Imagem associada para resolução da questão
  1. AI = 40 mA, VR = 16 V, ID1 = 20 mA, ID2 = 20 mA
  2. BI = 23,85 mA, VR = 9,3 V, ID1 = 11,92 mA, ID2 = 11,92 mA
  3. CI = 10 mA, VR = 9,5 V, ID1 = 11,92 mA, ID2 = 11,92 mA
  4. DI = 30 mA, VR = 11 V, ID1 = 25 mA, ID2 = 25 mA
  5. EI = 24 mA, VR = 8 V, ID1 = 12 mA, ID2 = 12 mA
Revelar gabarito e comentário

GabaritoB — I = 23,85 mA, VR = 9,3 V, ID1 = 11,92 mA, ID2 = 11,92 mA
