Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IFB 2017

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq283802
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

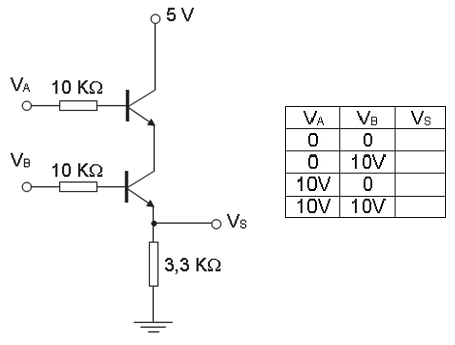

Analise o circuito abaixo e defina os valores de saída preenchendo a tabela.Imagem associada para resolução da questãoAssinale a alternativa que contém a sequência correta de valores da saída da tabela da primeira linha para a última.
  1. A5V; 0V; 0V; 5V
  2. B5V; 5V; 5V; 0V
  3. C5V; 0V; 5V; 0V
  4. D0V; 0V; 0V; 5V
  5. E0V; 5V; 5V; 0V
Revelar gabarito e comentário

GabaritoD — 0V; 0V; 0V; 5V

Link permanente: /questoes/qq283802
