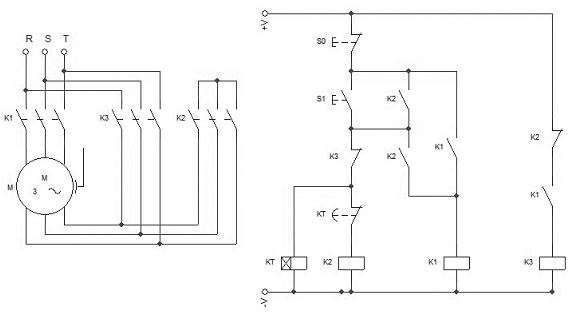

Considerando os circuitos de força e de comando da figura a seguir, podemos afirmar que:
- AS1 liga K1 e K2 e M gira em um sentido.
- BS1 liga K1 e K2, mas M permanece parado.
- CS1 liga K1, K2 e K3 e ocorre um curto circuito no circuito de potência.
- DS1 liga K1, K2 e KT. Após determinado tempo. K3 é ligado e K2 desligado.
- ES1 liga K1 e KT, que desliga K2 e liga K3. Após determinado tempo, K3 é desligado e K2 ligado.
