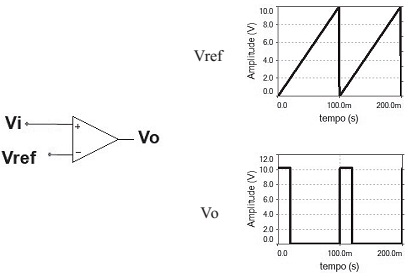

Considerando o circuito gerador de sinal PWM a seguir, determine o valor médio da tensão de saída e os tempos ton (saída máxima) e toff (saída mínima) para um sinal de entrada de 2 V.Imagem associada para resolução da questão
  1. AVomed = 2 V; ton = 20 ms; toff = 80 ms
  2. BVomed = 8 V; ton = 80 ms; toff = 20 ms
  3. CVomed = 5 V; ton = 50 ms; toff = 50 ms
  4. DVomed = 2 V; ton = 80 ms; toff = 20 ms
  5. EVomed = 8 V; ton = 20 ms; toff = 80 ms
Revelar gabarito e comentário

GabaritoA — Vomed = 2 V; ton = 20 ms; toff = 80 ms
