Questão de Engenharia Eletrônica — Filtros — IFB 2017

Engenharia EletrônicaFiltros
Código
qq283814
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

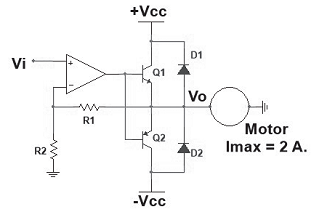

No circuito driver para motor DC apresentado na figura a seguir, determine:- Os valores de R1 e R2 para que Vi = 0.5 V resulte em Vo = 12 V;- O menor ganho de corrente dos transistores necessário para que o amplificador operacional funcione com correntes de saída menores do que 5mA.Imagem associada para resolução da questão
  1. AR1 = 23 k; R2 = 1 ; hFE > 400
  2. BR1 = 1 k; R2 = 1 k; hFE > 100
  3. CR1 = 12 k; R2 = 1 k; hFE > 100
  4. DR1 = 12 k; R2 = 0.5 k; hFE > 2
  5. ER1 = 0.5 k; R2 = 12 k; hFE > 400
Revelar gabarito e comentário

GabaritoA — R1 = 23 k; R2 = 1 ; hFE > 400
