Questão de Engenharia Eletrônica — Filtros — IFB 2017

Engenharia EletrônicaFiltros
Código
qq283815
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

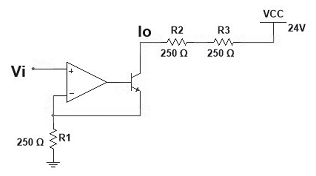

Considerando o amplificador operacional ideal, determine a relação entre a corrente de coletor do transistor (Io) e a tensão de entrada (Vi).Imagem associada para resolução da questão
  1. AIo = Vi/250
  2. BIo = (24-Vi)/750
  3. CIo = (24-Vi)/500
  4. DIo = (24-Vi)/250
  5. EIo = Vi/500
Revelar gabarito e comentário

GabaritoA — Io = Vi/250
