Questão de Engenharia Eletrônica — Filtros — IFB 2017

Engenharia EletrônicaFiltros
Código
qq283816
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

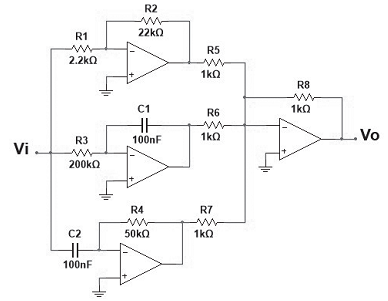

O circuito a seguir corresponde a um controlador PID analógico do tipo paralelo. Determine os valores de Kp, Ti e Td.Imagem associada para resolução da questão
  1. AKp = 10; Ti = 20 ms; Td = 5 ms
  2. BKp = 22; Ti = 100 ms; Td = 100 ms
  3. CKp = 22; Ti = 5 ms; Td = 20 ms
  4. DKp = 10; Ti = 5 ms; Td = 20 ms
  5. EKp = 10; Ti = 100 ms; Td = 10 ms
Revelar gabarito e comentário

GabaritoA — Kp = 10; Ti = 20 ms; Td = 5 ms

Link permanente: /questoes/qq283816
