Questão de Engenharia Eletrônica — Filtros — IFB 2017
Engenharia EletrônicaFiltros
- Código
- qq283818
- Banca
- IFB
- Órgão
- IFB
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Mecatrônica

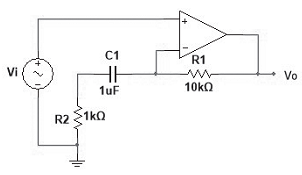

Com relação ao circuito da figura a seguir podemos afirmar que:
- AÉ um filtro passa-baixas com frequência de corte igual a 1 kHz.
- BÉ um filtro passa-altas com frequência de corte de 1 Hz.
- CÉ um comparador com histerese.
- DApresenta ganho unitário para sinais DC e ganho 10 para frequências altas.
- EApresenta ganho constante para todas as frequências.
