Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IFB 2017
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq283819
- Banca
- IFB
- Órgão
- IFB
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor - Mecatrônica

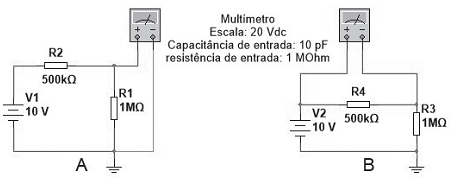

Dado o circuito abaixo, foram feitas medidas de tensão sobre os resistores utilizando um multímetro com as características indicadas. Indique os valores encontrados.
- AA = 6,66 V; B = 3,33 V
- BA = 3,33 V; B = 6,66 V
- CA = 5,00 V; B = 5,00 V
- DA = 5,00 V; B = 2,50 V
- EA = 2,50 V; B = 5,00 V
