Questão de Engenharia Eletrônica — Automação Industrial — IFB 2017

Engenharia EletrônicaAutomação Industrial
Código
qq283820
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

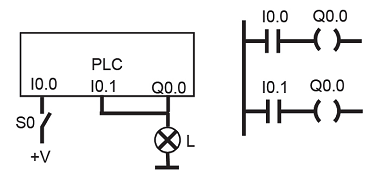

De acordo com o circuito físico e o programa lógico apresentados na figura a seguir, podemos afirmar que:Imagem associada para resolução da questão
  1. AA lâmpada L será ativada após a chave S0 ser ativada.
  2. BA lâmpada L será desativada após a chave S0 ser ativada.
  3. CA lâmpada L nunca será ativada.
  4. DA lâmpada L nunca será desativada.
  5. EA lâmpada L será ativada quando a chave S0 for acionada e desativada em caso contrário.
Revelar gabarito e comentário

GabaritoC — A lâmpada L nunca será ativada.
