Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IFB 2017

Engenharia ElétricaAcionamentos e Controles Elétricos
Código
qq283823
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

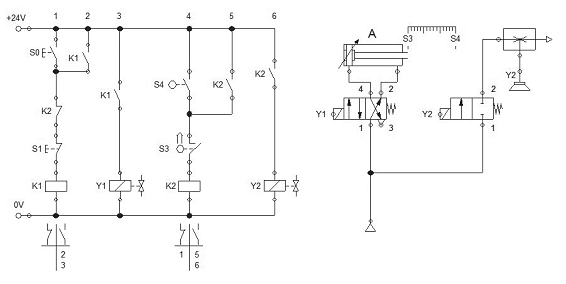

Indique a sequência de eventos que ocorrerão após o acionamento do botão S0.Imagem associada para resolução da questão
  1. ACilindro A avança ao mesmo tempo que a ventosa é ligada.
  2. BCilindro A avança até S4. S4 liga a ventosa. Cilindro A retorna até S3. S3 desliga a ventosa.
  3. CCilindro A avança até S4. S4 liga a ventosa. A sequência é encerrada.
  4. DA ventosa é ligada e o cilindro A avança até S4. S4 desliga a ventosa e o cilindro A retorna
  5. EO cilindro A e a ventosa nunca serão acionados porque existe um erro no circuito.
Revelar gabarito e comentário

GabaritoB — Cilindro A avança até S4. S4 liga a ventosa. Cilindro A retorna até S3. S3 desliga a ventosa.
