Questão de Engenharia Eletrônica — Sistemas de Controle — IFB 2017

Engenharia EletrônicaSistemas de Controle
Código
qq283838
Banca
IFB
Órgão
IFB
Ano
2017
Nível
Superior
Cargo
Professor - Mecatrônica

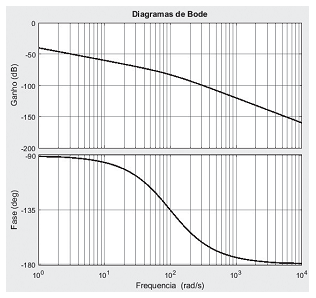

Considerando os Diagramas de Bode de um sistema de segunda ordem, mostrados abaixo, identifique os polos desse sistema.Imagem associada para resolução da questão
  1. Ap1 = 100, p2 = 100
  2. Bp1 = 10, p2 = 10
  3. Cp1 = 1, p2 = 1000
  4. Dp1 = 1, p2 = 10
  5. Ep1 = 0, p2 = 100
Revelar gabarito e comentário

GabaritoE — p1 = 0, p2 = 100

Link permanente: /questoes/qq283838
