Questão de Edificações — Estudos Preliminares — INSTITUTO AOCP 2017

EdificaçõesEstudos Preliminares
Código
qq287755
Banca
INSTITUTO AOCP
Órgão
Prefeitura de Pinhais - PR
Ano
2017
Nível
Médio
Cargo
Técnico em Edificações
Um desenho técnico deve apresentar corretamente indicadas todas as suas medidas, as chamadas cotas. Em relação às cotas, é correto afirmar que
  1. Adevem ser escritas na posição vertical, de modo que sejam lidas com o desenho na posição normal, colocando-se o leitor no lado direito da prancha.
  2. Bas linhas de cotas são desenhadas paralelas à direção da medida e podem ser cruzadas por uma linha de desenho.

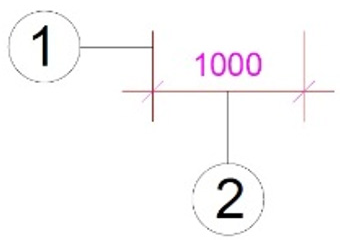

  3. CImagem associada para resolução da questãonessa figura, que representa uma cota, o nº 1 é a Linha de Extensão e o nº 2 é a Linha de Referência.
  4. Das linhas auxiliares de uma cota devem ser longitudinais ou paralelas ao elemento dimensionado, caso necessário, podem ser oblíquas ao desenho.
  5. Eos algarismos das cotas são colocados acima da linha de cota, quando a linha é contínua. Se a linha é interrompida, a cota ocupa o espaço dessa interrupção.
Revelar gabarito e comentário

GabaritoE — os algarismos das cotas são colocados acima da linha de cota, quando a linha é contínua. Se a linha é interrompida, a cota ocupa o espaço dessa interrupção.

Link permanente: /questoes/qq287755
