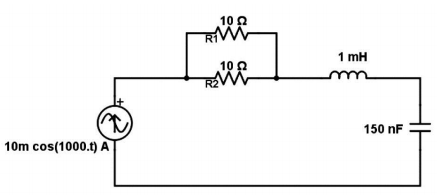

No circuito ao lado, uma fonte de corrente alternada alimenta um circuito RLC. Assinale a alternativa que apresenta corretamente os valores das amplitudes da corrente no resistor R1 e da queda de tensão no resistor R2, quando o circuito opera em regime permanente.
- A0 mA e 0 mV.
- B5 mA e 50 mV.
- C5 mA e 100 mV.
- D10 mA e 50 mV.
- E10 mA e 100 mV.
