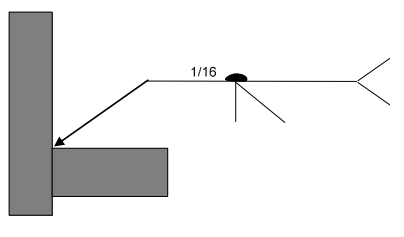

Considere o símbolo de soldagem representado ao lado: De acordo com esse símbolo, a solda desejada deve ser:
- Asoldagem com chanfro em V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 no reverso.
- Bsoldagem com chanfro em ½ V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 no reverso
- Csoldagem com chanfro em ½ V, do lado contrário ao da indicação da seta, com fusão de dimensão 1/16 no reverso.
- Dsoldagem com chanfro em ½ V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 em todo o contorno.
- Esoldagem com chanfro em V, do lado contrário ao da indicação da seta, com fusão de dimensão 1/16 em todo o contorno.
