Questão de Eletrônica — Interpretação de Circuitos Elétricos — NC-UFPR 2017

EletrônicaInterpretação de Circuitos Elétricos
Código
qq292505
Banca
NC-UFPR
Órgão
COPEL
Ano
2017
Nível
Médio
Cargo
Técnico Industrial de Eletrônica I

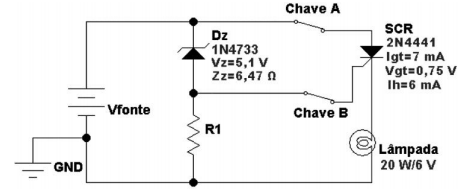

Com relação ao circuito de disparo do SCR ao lado, levando em conta as variações de valores na tensão da fonte, o valor de resistência no resistor R1 e os estados de comutação das chaves A e B, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:Imagem associada para resolução da questão( ) Se a tolerância do resistor R1 for de ± 20% com resistência de 56 Ohms e a tensão da fonte for igual a 6 Volts, então a lâmpada ligará normalmente.( ) Se a tensão da fonte for igual a 7 Volts e o resistor de 22 Ohms (± 10%), então a lâmpada não ligará.( ) Para desligar a lâmpada, basta comutar a chave A para o estado de desligada.( ) Após o SCR ligar a lâmpada, ele permanece ligado mesmo que a chave B fique aberta, ou seja, que a tensão Vgt seja igual a 0 Volt.( ) Se a tensão da fonte for igual a 6 Volts e o resistor de 22 Ohms (± 10%), então a lâmpada irá ligar.( ) Se a tolerância do resistor R1 for de ± 10% com resistência de 56 Ohms e a tensão da fonte igual a 6 Volts, então a lâmpada ligará normalmente.Assinale a alternativa que apresenta a sequência correta, de cima para baixo.
  1. AF – F – V – V – V – F.
  2. BF – V – F – F – V – F.
  3. CV – V – F – V – F – F.
  4. DV – F – V – F – V – V.
  5. EF – F – V – V – F – V.
Revelar gabarito e comentário

GabaritoE — F – F – V – V – F – V.

Link permanente: /questoes/qq292505
