Questão de Eletrônica — Análise de Circuitos — NC-UFPR 2017
EletrônicaAnálise de Circuitos
- Código
- qq292511
- Banca
- NC-UFPR
- Órgão
- COPEL
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Industrial de Eletrônica I

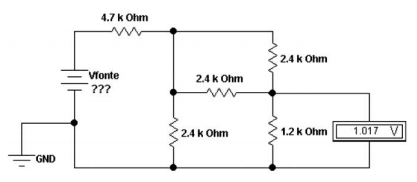

Na prática de medição de tensão elétrica, um profissional utilizou um voltímetro conforme indicado no esquema ao lado.Sabendo-se que o valor lido no instrumento de medida é igual a 1,017 V, qual é o valor da tensão da fonte (Vfonte)?
- A5 V.
- B6 V.
- C8 V.
- D10 V.
- E12 V.
