Questão de Eletrônica — Eletrônica Digital — NC-UFPR 2017
EletrônicaEletrônica Digital
- Código
- qq292516
- Banca
- NC-UFPR
- Órgão
- COPEL
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Industrial de Eletrônica I

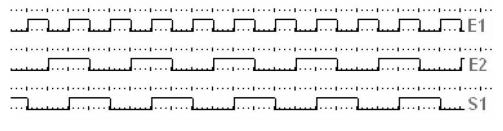

No circuito digital com o diagrama temporal ao lado, relacione as variáveis de entrada E1 e E2 com a variável de saída S1.Considerando que a função S1 tem seu circuito digital implementado a partir de portas lógicas, assinale a alternativa que apresenta a porta lógica que se assemelha a esse circuito combinacional.
- ANOR.
- BAND.
- COR.
- DNAND.
- EXOR.
