Questão de Eletrônica — Interpretação de Circuitos Elétricos — NC-UFPR 2017

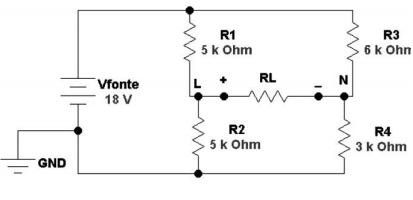

Dada a ponte de Wheatstone desequilibrada no circuito ao lado, aplique o teorema de Thévenin para análise e faça a verificação de defeitos quando os resistores R1, R2, R3 e R4 estivem em curto ou aberto, de forma a obter o valor de VLN.Com base nesse procedimento, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:( ) Se “R4 = curto”, então “VLN = 9 Volts”. ( ) Se “R3 = aberto”, então “VLN = 9 Volts”. ( ) Se “R2 e R3 = curto”, então “VLN = 18 Volts”. ( ) V thevenin = 3 Volts e R thevenin = 4,5 k Ohms. ( ) Se “R1 e R4 = aberto”, então “VLN = 18 Volts”. Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

1. AV – V – F – F – V.
2. BF – F – V – V – V.
3. CF – V – F – F – F.
4. DV – F – V – F – V.
5. EV – V – F – V – F.
