Questão de Mecânica — Hidráulica — NC-UFPR 2017
MecânicaHidráulica
- Código
- qq292526
- Banca
- NC-UFPR
- Órgão
- COPEL
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Industrial de Mecânica I

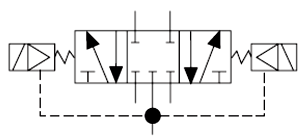

Circuitos hidráulicos e pneumáticos, muito empregados em automação industrial, podem ser representados através de desenhos técnicos, com utilização de simbologia específica para essa finalidade. O componente representado a seguir é um exemplo típico de representação através de simbologia.O componente representado é uma válvula de controle direcional de 5 vias, 3 posições:
- Ade centro aberto, com operação direta por piloto. Duas posições com comando pneumático e uma terceira, centrada por mola.
- Bde centro fechado, com operação direta por piloto. Duas posições com comando por mola e uma terceira, centrada por comando pneumático.
- Cde centro fechado, com operação indireta por piloto. Duas posições com comando por mola e uma terceira, centrada por piloto.
- Dde centro fechado, com operação indireta por piloto. Duas posições com comando pneumático e uma terceira, centrada por mola.
- Ede centro aberto, com operação direta por piloto. Duas posições com servocomando e uma terceira, centrada por mola.
