Questão de Eletricidade — Instrumentos e Medições elétricas — NC-UFPR 2017

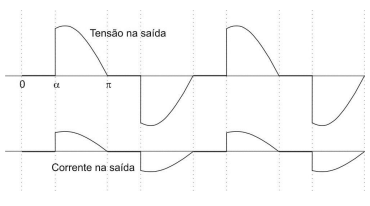

Na figura ao lado, observe as formas de onda de tensão e corrente na saída de um conversor alimentado com tensão senoidal e identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:( ) Trata-se de um inversor monofásico com SCR.( ) Trata-se de um controlador de tensão CA monofásico com SCR.( ) A carga tem características indutivas.( ) O ângulo de disparo dos SCR é π.Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

1. AF – F – V – V.
2. BV – F – F – V.
3. CV – V – V – F.
4. DF – V – V – V.
5. EF – V – F – F.
