Questão de Eletricidade — Instrumentos e Medições elétricas — NC-UFPR 2017
EletricidadeInstrumentos e Medições elétricas
- Código
- qq292699
- Banca
- NC-UFPR
- Órgão
- ITAIPU BINACIONAL
- Ano
- 2017
- Nível
- Médio
- Cargo
- Profissional Nível Técnico I - Técnico em Elétrica, Eletrotécnica ou Eletromecânica

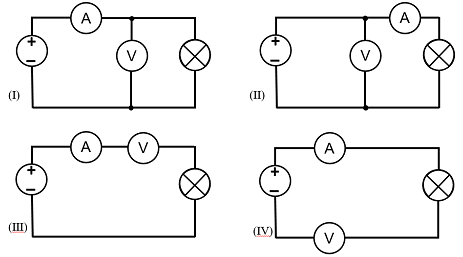

Deseja-se medir a potência elétrica de uma lâmpada incandescente e para isso dispõe-se de um amperímetro e um voltímetro. Com relação à maneira correta de se fazer a ligação dos instrumentos para essa medição, considere as seguintes figuras:
Mostram maneiras corretas de se fazer a ligação dos instrumentos:
Mostram maneiras corretas de se fazer a ligação dos instrumentos:- Aapenas a figura (I).
- Bapenas as figuras (I) e (II).
- Capenas as figuras (I) e (III).
- Dapenas as figuras (II) e (IV).
- Eapenas as figuras (III) e (IV).
