Questão de Mecânica — Hidráulica — NC-UFPR 2017
MecânicaHidráulica
- Código
- qq293198
- Banca
- NC-UFPR
- Órgão
- UFPR
- Ano
- 2017
- Nível
- Médio
- Cargo
- NC - - Técnico em Mecânica

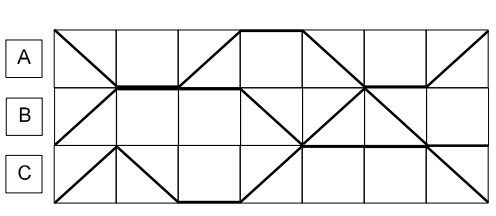

A figura ao lado representa o diagrama trajeto passo de um circuito pneumático composto por três cilindros A, B e C.
A sequência correta de acionamentos que descreve o funcionamento do circuito é:
A sequência correta de acionamentos que descreve o funcionamento do circuito é:- AA- (B+C+) C- (A+B-C+) (A-B+) B- (A+C-).
- B(A-B+C+) (C-A+B-) (C+A-B+) (B-A+C-).
- C(A-B+C+) C- A+ (B-C+) (A-B+) B- (A+C-).
- DA- (B+C+) C- (A+) B- (C+) A- (B+) B- (A+) C-.
- E(A-) B+C+ (C-) A+ (B-) C+ (A-) B+ (B-) A+ (C-).
