Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — PUC-PR 2017
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq295370
- Banca
- PUC-PR
- Órgão
- TJ-MS
- Ano
- 2017
- Nível
- Superior
- Cargo
- Técnico de Nível Superior - Engenheiro Eletricista

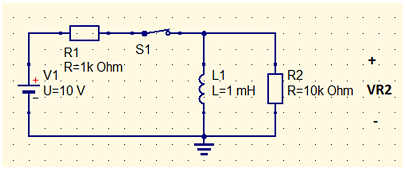

Neste circuito, a chave S1 ficou fechada por muito tempo até atingir um estado estacionário. Após esse tempo, a chave S1 é aberta. A tensão sobre o resistor R2 (VR2 como mostrado na figura) imediatamente após a chave S1 ser aberta é de
- A10 V.
- B-10 V.
- C-100 V
- D0 V.
- E9,09 V.
