Questão de Arquitetura — Tecnologia das Construções — Quadrix 2017

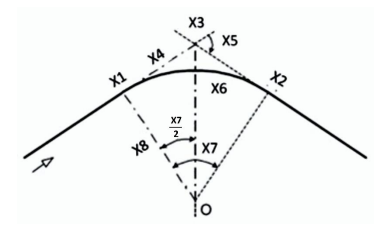

No projeto geométrico de uma via, para a concordância de dois alinhamentos retos que se interceptem em um vértice, utiliza-se, geralmente, a curva circular. Na figura acima, está representado o esquema de uma concordância com curva circular simples. Sendo assim, assinale a alternativa que apresenta os elementos técnicos característicos da curva circular simples correspondentes aos X enumerados.

1. AX1 = ponto de curva e X4 = tangente externa
2. BX1 = ponto de interseção e X7 = ângulo de curvatura
3. CX2 = ponto de curva e X6 = desenvolvimento da curva circular
4. DX3 = ângulo de deflexão e X5 = ângulo de curva
5. EX6 = centro da curva circular e X8 = raio da curva circular
