Observe a figura a seguir.

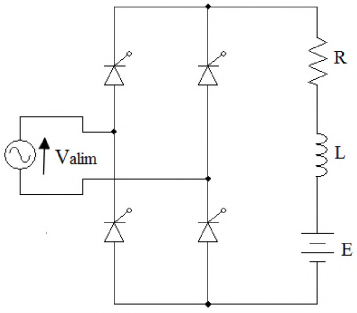

A figura acima representa um circuito carregador de baterias automotivas que utiliza SCR (tiristor). O banco de baterias é de 48 V e 120Ah. Considerando que a tensão da rede monofásica é Valim=127 V eficaz, é CORRETO afirmar:
A figura acima representa um circuito carregador de baterias automotivas que utiliza SCR (tiristor). O banco de baterias é de 48 V e 120Ah. Considerando que a tensão da rede monofásica é Valim=127 V eficaz, é CORRETO afirmar:- AO ângulo de disparo do SCR deve ser de 30°.
- BA tensão média no indutor é zero.
- CO resistor deve dissipar uma potência de 100 W.
- DO fator de potência é unitário.
- EO tempo de carga da bateria é de 2,5 horas.
