Questão de Arquitetura — Instalações Prediais — UFMT 2017

ArquiteturaInstalações Prediais
Código
qq303637
Banca
UFMT
Órgão
UFSBA
Ano
2017
Nível
Superior
Cargo
Arquiteto e Urbanista

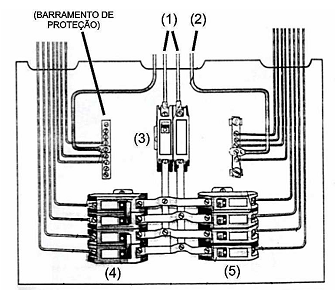

Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.Imagem associada para resolução da questãoAssinale a alternativa que nomeia corretamente os componentes numerados.
  1. A1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.
  2. B1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.
  3. C1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.
  4. D1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.
Revelar gabarito e comentário

GabaritoA — 1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.
