Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — UFMT 2017
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq303938
- Banca
- UFMT
- Órgão
- UFSBA
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

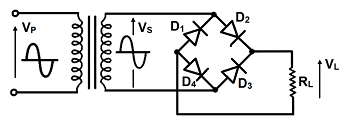

A figura apresenta um circuito retificador de onda completa em ponte.
Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas.( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D₂ e D₄ conduzem em série.( ) Quando VSé positivo, a tensão reversa sobre os diodos D₁ e D₃ é igual à tensão do secundário do transformador.Assinale a sequência correta.
Sobre esse circuito, marque V para as afirmativas verdadeiras e F para as falsas.( ) No circuito apresentado, a polaridade da tensão do secundário do transformador acompanha a polaridade da tensão do primário.( ) Nesse retificador, a corrente média nos diodos corresponde a um quarto da corrente média na carga.( ) No intervalo de tempo em que a tensão VS do secundário é positiva, os diodos D₂ e D₄ conduzem em série.( ) Quando VSé positivo, a tensão reversa sobre os diodos D₁ e D₃ é igual à tensão do secundário do transformador.Assinale a sequência correta.- AF, V, F, V
- BV, F, V, V
- CV, F, V, F
- DF, V, F, F
