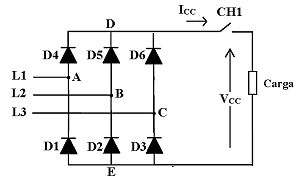

Ao se realizar a manutenção em um conversor CA/CC mostrado no diagrama esquemático, empregando um multiteste digital, utilizou-se o seguinte procedimento:- o instrumento foi selecionado para a escala de Ω /
- a ponta de prova positiva corresponde ao terminal “V, I, Ω” do instrumento e à negativa ao “COM”;- a chave CH1 foi aberta durante os testes.
Considerações:• A designação RAD significa que a ponta de prova positiva foi ligada ao ponto “A” e a negativa, ao ponto “D”, igualmente válido para as outras leituras.• 0 (zero) Ω se refere a um valor muito baixo de resistência ôhmica;• ∞ Ω se refere a um valor elevado, fora do limite superior da escala.Leituras:RED=0 Ω;RAD=∞Ω; RBD=0 Ω; RCD=0 Ω;RAB=∞ Ω; RBC=∞ Ω; RAC=∞ Ω;REA=0 Ω; REB=∞ Ω; REC=∞ Ω;Com base nas medições, é possível deduzir que
- a ponta de prova positiva corresponde ao terminal “V, I, Ω” do instrumento e à negativa ao “COM”;- a chave CH1 foi aberta durante os testes.Considerações:• A designação RAD significa que a ponta de prova positiva foi ligada ao ponto “A” e a negativa, ao ponto “D”, igualmente válido para as outras leituras.• 0 (zero) Ω se refere a um valor muito baixo de resistência ôhmica;• ∞ Ω se refere a um valor elevado, fora do limite superior da escala.Leituras:RED=0 Ω;RAD=∞Ω; RBD=0 Ω; RCD=0 Ω;RAB=∞ Ω; RBC=∞ Ω; RAC=∞ Ω;REA=0 Ω; REB=∞ Ω; REC=∞ Ω;Com base nas medições, é possível deduzir que- Aa tensão da fase L1 não aparece sobre a carga.
- Bpelo menos uma das filas (D1-D4 ou D2-D5 ou D3-D6) está com os correspondentes diodos danificados e em curto.
- Cos diodos que estão danificados estão curto-circuitando duas das fases.
- Dapenas os diodos D2 e D4 estão danificados e abertos.
