Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — UFMT 2017
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq303942
- Banca
- UFMT
- Órgão
- UFSBA
- Ano
- 2017
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

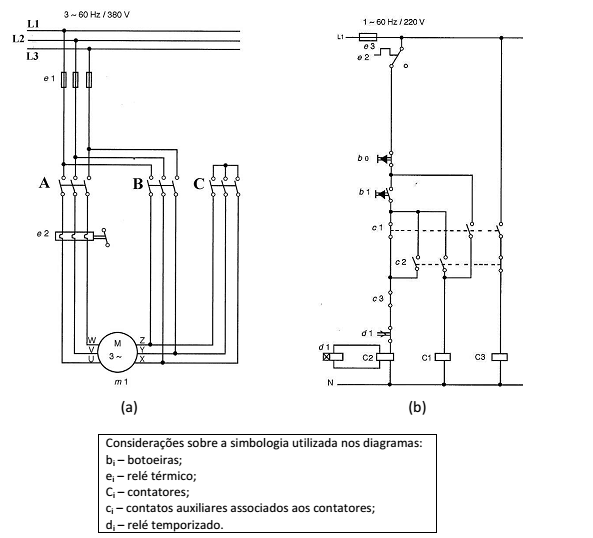

O diagrama esquemático (a) está associado ao circuito de força de uma chave estrela-triângulo e (b) ao diagrama de comando respectivo. No diagrama de força (a), têm-se os contatos principais A, B e C dos contatores e, no diagrama de comando, os contatos auxiliares c1, c2 e c3, e os contatores C1, C2 e C3.
Assinale a alternativa que apresenta a correta associação dos contatos principais A, B e C aos contatores C1, C2 e C3, respectivamente.
Assinale a alternativa que apresenta a correta associação dos contatos principais A, B e C aos contatores C1, C2 e C3, respectivamente.- AA, C, B
- BC, A, B
- CC, B, A
- DA, B, C
