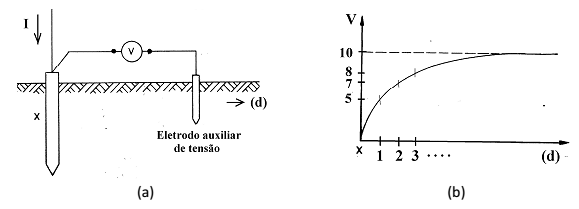

A figura (a) ilustra um procedimento para medir a resistência do eletrodo de aterramento (X), imerso num solo homogêneo. Para tanto, injeta-se uma corrente elétrica no eletrodo, por meio de uma fonte de tensão auxiliar e isolada da rede elétrica. Para o levantamento da curva (b), utilizando-se de um voltímetro digital, mede-se a queda de tensão, cuja referência é o eletrodo (X), em direção a um ponto distante, com incrementos na distância (d) de 1 m em 1 m.
Sobre a figura (a) e a curva de potencial (b), assinale a afirmativa INCORRETA.
Sobre a figura (a) e a curva de potencial (b), assinale a afirmativa INCORRETA.- AO gradiente de tensão (V/m) é maior nas proximidades do eletrodo (X).
- BO gráfico da tensão versus distância permite inferir que a resistividade do solo é maior nas imediações do eletrodo.
- CA injeção de corrente no solo somente é possível se houver um eletrodo auxiliar, cravado no solo, que feche o circuito da fonte de tensão.
- DConhecendo-se a corrente injetada (I), pode-se encontrar a resistência de aterramento do eletrodo (X), usando-se a fórmula RX=10/I [Ω].
