Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — AOCP 2018
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq316463
- Banca
- AOCP
- Órgão
- SUSIPE-PA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico em Gestão de Infraestrutura - Engenharia Elétrica

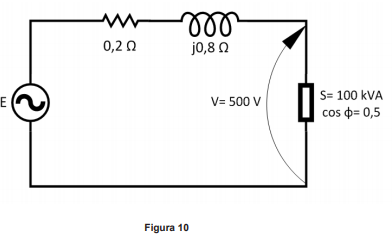

circuito da Figura 10 apresenta uma carga que consome 100 kVA com um fator de potência de cos φ = 0,5 indutivo. A impedância da linha é de 0,2+j0,8 Ω. Assinale a alternativa que apresenta a tensão que o gerador deve fornecer para que a amplitude da tensão na carga seja 500 V em p.u. Adote a corrente na carga como referência, ou seja, ângulo de fase nulo.
- AE = 1,0 < 60º + (0,08 + j 0,32) x 1,0 <0º p.u
- BE = 1,0 < 0º + (0,08 + j 0,4) x 1,0 <60º p.u
- CE = 1,0 < 60º + (0,008 + j 0,032) x 1,0 <0º p.u
- DE = 1,0 < 30º + (0,8 + j 3,2) x 1,0 <0º p.u
- EE = 2,0 < 30º + (0,8 + j 3.2) x 1,5 <0º p.u
