Questão de Engenharia Elétrica — Transmissão — AOCP 2018
Engenharia ElétricaTransmissão
- Código
- qq316471
- Banca
- AOCP
- Órgão
- SUSIPE-PA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico em Gestão de Infraestrutura - Engenharia Elétrica

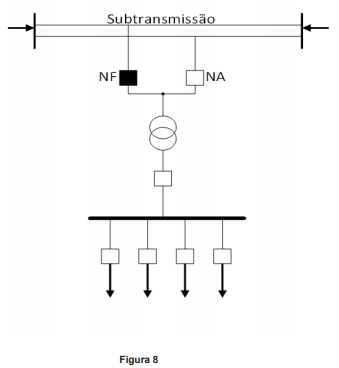

Assinale a alternativa que descreve corretamente o tipo de arranjo da rede de subtransmissão apresentada na Figura 8.
- ADentre os possíveis arranjos das redes de subtransmissão, apresenta o menor custo de instalação e é utilizável quando a potência do transformador da subestação de distribuição não excede a faixa de 10 a 15 MVA.
- BO barramento de alta tensão da subestação faz parte da rede de subtransmissão, por isso um defeito no barramento de alta tensão da subestação impõe o seccionamento da rede de subtransmissão.
- CÉ conhecido como sangria da linha e é utilizável, preferencialmente, em regiões onde há vários centros de carga, com baixa densidade de carga.
- DNesse arranjo, observa-se que, para defeitos a montante de uma das barras extremas da rede de subtransmissão ou num dos trechos da subtransmissão, o suprimento da carga não é interrompido permanentemente.
- EEm condição normal de operação, o barramento principal é mantido energizado e o de transferência desenergizado.
