Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — AOCP 2018

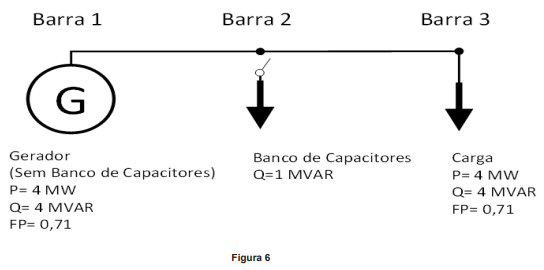

O circuito da Figura 6 mostra um gerador conectado a uma carga na terceira barra. Nessa situação, o gerador fornece potência somente para a carga. Se na segunda barra for conectado um banco de capacitores com potência de 1 MVAR, quais serão, respectivamente, os novos valores de potência ativa (P), potência reativa (Q) e fator de potência (FP) do gerador?

1. AP = 4 MW, Q = 5 MVAR, FP = 0,6.
2. BP = 4 MW, Q = 3 MVAR, FP = 0,8.
3. CP = 4 MW, Q = 4 MVAR, FP = 0,71.
4. DP = 3 MW, Q = 4 MVAR, FP = 0,8.
5. EP = 5 MW, Q = 5 MVAR, FP = 0,71.
