Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — AOCP 2018
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq316480
- Banca
- AOCP
- Órgão
- SUSIPE-PA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico em Gestão de Infraestrutura - Engenharia Elétrica

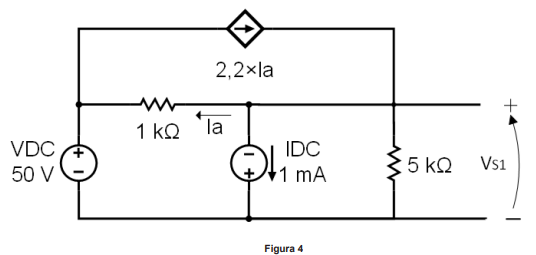

O circuito da Figura 4 é formado por duas resistências, uma fonte de tensão contínua (VDC), uma fonte de corrente contínua (IDC) e uma fonte de corrente controlada por corrente. Assinale a alternativa que corresponde ao valor de tensão VS₁ sobre o resistor de 5 kΩ.
- A59 V.
- B60 V.
- C61 V.
- D51 V.
- E50 V.
