Questão de Engenharia Elétrica — Máquinas Elétricas — AOCP 2018
Engenharia ElétricaMáquinas Elétricas
- Código
- qq316483
- Banca
- AOCP
- Órgão
- SUSIPE-PA
- Ano
- 2018
- Nível
- Superior
- Cargo
- Técnico em Gestão de Infraestrutura - Engenharia Elétrica

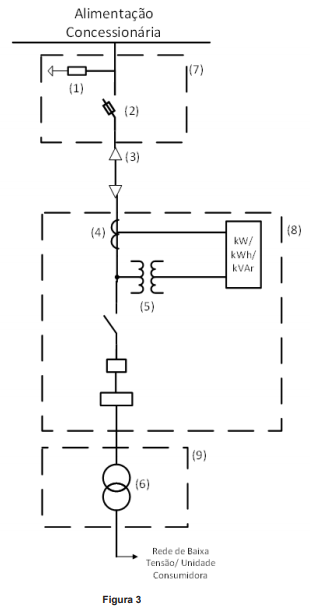

A Figura 3 apresenta parte de um diagrama unifilar de uma instalação elétrica industrial. Assinale a alternativa que apresenta a sequência numérica que corresponde à descrição correta dos elementos indicados nesta figura.
( ) Posto de medição e proteção.( ) Mufla.( ) Chave fusível.( ) Para-raios.( ) Transformador de potencial.( ) Posto de transformação.( ) Transformador de corrente.( ) Ponto de entrega.( ) Transformador.
( ) Posto de medição e proteção.( ) Mufla.( ) Chave fusível.( ) Para-raios.( ) Transformador de potencial.( ) Posto de transformação.( ) Transformador de corrente.( ) Ponto de entrega.( ) Transformador.- A8 – 3 – 2 – 1 – 5 – 9 – 4 – 7 – 6.
- B9 – 1 – 2 – 3 – 4 – 8 – 5 – 7 – 6.
- C8 – 3 – 1 – 2 – 4 – 9 – 5 – 7 – 6.
- D7 – 3 – 2 – 1 – 6 – 8 – 4 – 9 – 5.
- E7 – 2 – 1 – 3 – 6 – 8 – 4 – 9 – 5.
