Questão de Engenharia Elétrica — Medidas Elétricas — AOCP 2018
Engenharia ElétricaMedidas Elétricas
- Código
- qq316686
- Banca
- AOCP
- Órgão
- UEFS
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Universitário - Engenharia Elétrica

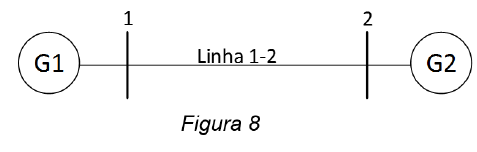

O sistema da Figura 8 conta com dois geradores G1 e G2, nas barras 1 e 2, respectivamente, que alimentam uma carga trifásica na barra 2. Sabe-se que a tensão na barra 2 é 1 p.u. Os demais dados do sistema são os seguintes:
Gerador 1: Tensão nominal 1kV, potência nominal 500 kVA, x=10% estrela aterrado. Gerador 2: Tensão nominal 1 kV, potência nominal 625 kVA, x=10% estrela aterrado. Linha 1-2: Tensão nominal 1kV, x=0,2 Ω/km, comprimento 200 m.Carga 2: Potência 500 kVA na tensão nominal com fator de potência √ 3/2 de indutivo.Diante dos dados apresentados, determine, em p.u, os valores das impedâncias do gerador G1, gerador G2, linha 1-2 e a corrente na carga. Observação: Adotar a potência de base de 500 kVA e a tensão de base de 1 kV.
Gerador 1: Tensão nominal 1kV, potência nominal 500 kVA, x=10% estrela aterrado. Gerador 2: Tensão nominal 1 kV, potência nominal 625 kVA, x=10% estrela aterrado. Linha 1-2: Tensão nominal 1kV, x=0,2 Ω/km, comprimento 200 m.Carga 2: Potência 500 kVA na tensão nominal com fator de potência √ 3/2 de indutivo.Diante dos dados apresentados, determine, em p.u, os valores das impedâncias do gerador G1, gerador G2, linha 1-2 e a corrente na carga. Observação: Adotar a potência de base de 500 kVA e a tensão de base de 1 kV.- A
- B
- C
- D
- E
