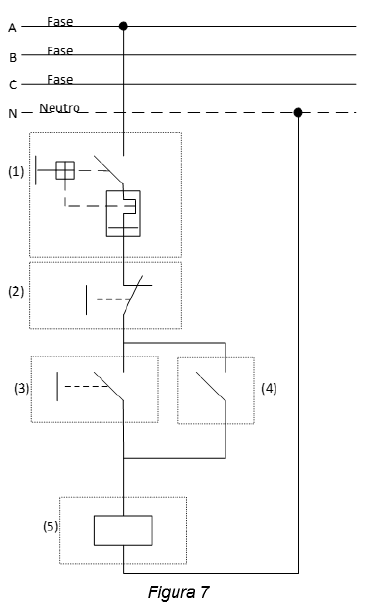

A Figura 7 mostra um diagrama de comando elétrico. Nessa figura, estão numerados seus componentes. Assinale a alternativa que apresenta a correta descrição desses componentes de acordo com a numeração apresentada.
- A(1) Bobina, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Contato de selo, (5) Disjuntor unipolar.
- B(1) Disjuntor tripolar, (2) Botoeira normalmente aberta, (3) Botoeira normalmente fechada, (4) Contato de selo, (5) Bobina.
- C(1) Bobina, (2) Botoeira normalmente aberta, (3) Botoeira normalmente fechada, (4) Contato de selo, (5) Disjuntor unipolar.
- D(1) Disjuntor unipolar, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Contato de selo, (5) Bobina.
- E(1) Disjuntor tripolar, (2) Botoeira normalmente fechada, (3) Botoeira normalmente aberta, (4) Bobina, (5) Contato de selo.
